Технологический модуль МТ-902

Выпускаемые в настоящее время стенды СОГ обеспечивают качество очистки жидкостей от механических примесей по высшим классам националь­ных стандартов (ГОСТ 17216-2001, NAS 1638 и др.) за один проход через цен­трифугу стенда. Однако иногда возникает необходимость в многократной цир­куляционной очистке (при наличии в жидкости "лёгких" частиц загрязнений, не удаляемых за один проход, жёстких требованиях к чистоте на авиационных предприятиях и проч.), а также хранении небольших объемов чистых техноло­гических и рабочих жидкостей.

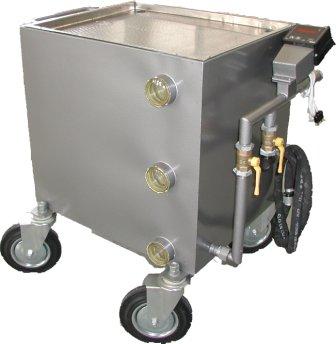

Учитывая пожелания ряда предприятий, разработана "приставка" к стен­дам СОГ - технологический модуль МТ-902, представляющий собой бак, установленный на четыре поворотных колеса и снабженный рукояткой для его транс­портирования.
Сверху бак закрывается поддоном с отверстиями для наконечников стенда СОГ и для слива попавшей на поддон жидкости, а также съемной крышкой для защиты от ат­мосферной пыли. На передней стенке бака имеются окошки-указатели максимального, среднего и минимального уровня жидкости.
Кроме того, в конструкцию модуля входят расположенный внутри бака змеевик охлаждения, трубопроводы и устройство контроля расхода, позволяющее контроли­ровать расход жидкости с точностью ±1 л/мин, что облегчает настройку оптимально­го режима очистки.
При установке на рабочем ме­сте наконечник всасывающего шлан­га стенда опускается в бак модуля через отверстие в поддоне, напорный шланг стенда подключается к трубо­проводу модуля, а наконечник на­порного шлан­га модуля опускается в бак через дру­гое отверстие в поддо­не. Шнур пита­ния устройства контроля расхода под­ключается к розетке (220 В), располо­женной ря­дом с модулем или к розетке на зад­ней панели стенда СОГ. Трубо­проводы снабжены кранами "Бак" и "По­требитель" для обеспечения опера­ций, предусмотренных гидравличе­ской схемой модуля.
Для полного слива жидкости в дни­ще бака предусмотрен снабженный шаро­вым краном специальный штуцер, к которо­му может быть подключен всасывающий шланг стенда СОГ. В съемной крышке вы­полнены подвижные заслонки, позволяю­щие закрывать поддон даже при опущен­ных в бак модуля наконечниках.
Гидравлическая схема модуля поз­воляет выполнять следующие операции:
1. Заправку бака модуля очищаемой жидкостью из внешней емкости;
2. Циркуляционную очистку жидкости в баке модуля стендом СОГ;
3. Заправку внешней емкости очищенной жидкостью из бака модуля;
4. Промывку и консервацию внутренних полостей изделий чистой жид­костью (вход изделия, установленного на поддоне, подключается к напорному шлангу модуля, а выход сообщается с баком);
5. Стационарное подключение стенда СОГ к модулю (возможное через сливной штуцер модуля в днище бака);
6. Контроль чистоты жидкостей (осуще­ствляемый путём установки при­бора типа ПКЖ-904А на поддон модуля, подключения входа прибора к крану отбора проб стенда СОГ, и направления сливного шланга прибора в бак моду­ля).
