ЩО70 Панели распределительные

Панели распределительные щитов серии ЩО-70 предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 380/220В, защиты от перегрузок и токов короткого замыкания и применяются для комплектования распределительных устройств с глухозаземленной нейтралью.
Панели ЩО-70 предназначены для эксплуатации в условиях умеренного климата категории размещения 3 по ГОСТ15150, при этом нижний предел температуры окружающего воздуха - минус 5 °C, и устанавливаются в электропомещениях:
высота над уровнем моря не более 2000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции;
относительная влажность воздуха 90% при температуре 20 °C;
рабочее положение в пространстве - вертикальное с допустимым отклонением 5° в любую сторону.sho70

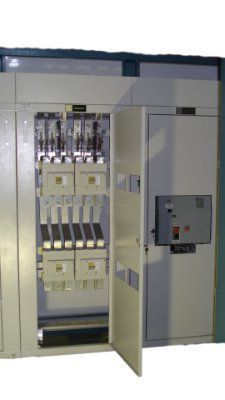

Панель ЩО-70 представляет собой штампосварной каркас с дверью, закрывающейся на замки. Внутри каркаса на кронштейнах располагается рама с установленной на ней аппаратурой, управление которой осуществляется устройствами, которые устанавливаются на передних стойках каркаса.(управление автоматическими выключателями линейных панелей осуществляется через окна в двери).Для крепления сборных шин в верхней части панели устанавливается кронштейн с изоляторами. С фасада в верхней части панели устанавливается приборная панель, которая одновременно служит ограждением сборных шин. Для крепления подходящих кабелей и проводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса. Сборка панелей ЩО-70 в щит производится болтовыми соединениями через отверстия в стойках панелей. Сборные шины выполняются шинами из алюминиевого сплава сечением до 2х(10х100) мм. Сечение сборных шин должно быть указано в опросном листе при заказе распределительного устройства. Сборные шины распопагаются в верхней части щита в горизонтальной плоскости и крепятся на изоляторах.

Сборные и нулевые шины поставляются общими на 2, 3, 4 (количество панелей в одной секции расположенных один ряд) панели.

При заказе распределительного устройства двухрядного исполнения совместно с панелями может поставляться шинный мост. Необходимость его поставки должна быть оговорена в опросном листе с указанием длины.
