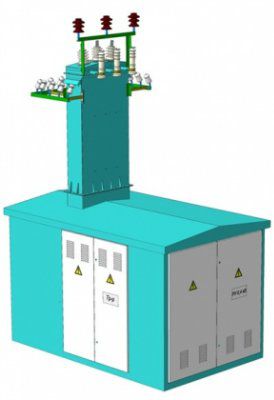

КТПК 250..630/6(10)/0,4ХХХ

Цена :

Описание и технические характеристики

КТПК 250..630/6(10)/0,4ХХХ далее КТПК представляют собой комплектные, одно- или двухтрансформаторные подстанции тупикового или проходного типа наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10кВ, преобразования ее в электроэнергию напряжением 0,4кВ и снабжения ею потребителей.
Устройстово изделия:

КТПК имеют исполнения с воздушным или кабельным вводом (отходящими линиями), как со стороны высокого, так и со стороны низкого напряжения. В состав КТПК с воздушным вводом (отходящими линиями) дополнительно входит высоковольтный блок (башня), имеющий оборудование для подключения воздушных линий.

Двухтрансформаторная подстанция конструктивно представляет собой две однотрансформаторные проходные подстанции, соединенные между собой шинным мостом.

КТПК представляет собой сборно-сварную каркасную конструкцию состоящую из отсека трансформатора, высоковольтного блока (башни), отсека устройства высокого напряжения (УВН) и отсека распредустройства низкого напряжения (РУНН).

На крыше высоковольтного блока установлены высоковольтные вводы, проходные изоляторы ВН, траверса со штыревыми изоляторами, а также высоковольтные разрядники.

В верхней части высоковольтного блока расположена траверса со штыревыми изоляторами НН, к которым присоединяются провода линии 0,4 кВ.

При исполнении КТП с кабельными вводами на стороне НН, проходные изоляторы НН, траверса со штыревыми изоляторами НН, не устанавливаются.

Чeрез высоковольтный блок проходят шины ВН, закрепленные на опорных изоляторах, а также провода 0,4кВ, закрепленные на боковых стенках, отделенные от высоковольтных шин металлической перегородкой.

Провода 0,4кВ выполнены сечением, соответствующим номинальному току отходящих линий, что необходимо учитывать при замене автоматических выключателей отходящих линий. Количество отходящих воздушных линий не может быть больше четырех.

Для обслуживания высоковольтных шин, опорных изоляторов ВН и проводов отходящих линий 0,4кВ в высоковольтном шкафу имеется дверь.

При исполнении КТП с кабельными вводами высоковольтный блок отсутствует.

В отсеке УВН размещены высоковольтные предохранители, разъединители или выключатели нагрузки.

Для наблюдения за состоянием высоковольтных предохранителей, без снятия напряжения главных цепей, в отсеке УВН предусмотрено сетчатое ограждение или металлическая дверь со смотровым окошком.

Ограждение также служит дополнительным элементом защиты обслуживающего персонала от несанкционированного доступа к находящимся под высоким напряжением токоведущим частям КТП.

В шкафу РУНН расположены низковольтные коммутационные аппараты.

На вводе РУНН устанавливается рубильник, предохранители или автоматический выключатель.

На отходящих линиях РУНН устанавливаются рубильники, предохранители или автоматические выключатели. Допускается установка аппаратуры защиты, автоматики и учета.

Шкафы РУНН и УВН закрываются дверьми, запирающимися замками с разными секретами.

КТП с воздушными вводами имеют следующие виды защиты:

на стороне высшего напряжения:
от атмосферных и коммутационных перенапряжений;
от межфазных коротких замыканий;
на стороне напряжения 0,4 кВ:
от перегрузки,
однофазных и межфазных коротких замыканий на отходящих линиях;
от атмосферных перенапряжений.

КТП с кабельными вводами имеют следующие виды защиты:

на стороне высшего напряжения:
от межфазных коротких замыканий;

на стороне напряжения 0,4 кВ:
от перегрузки,

однофазных и межфазных коротких замыканий на отходящих линиях.

 Мощность, кВА: 630   Напряжение обмотки ВН, кВ: 10   Напряжение обмотки НН, кВ: 0.4
